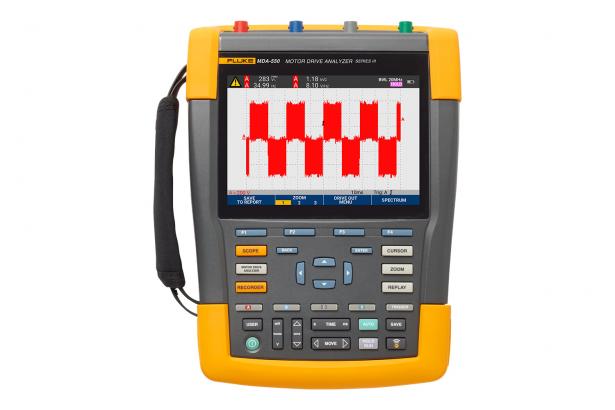

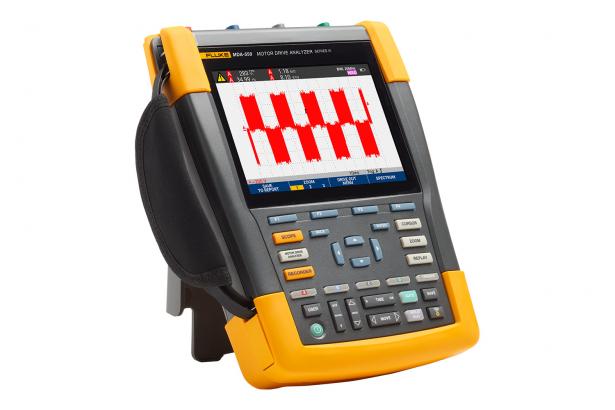

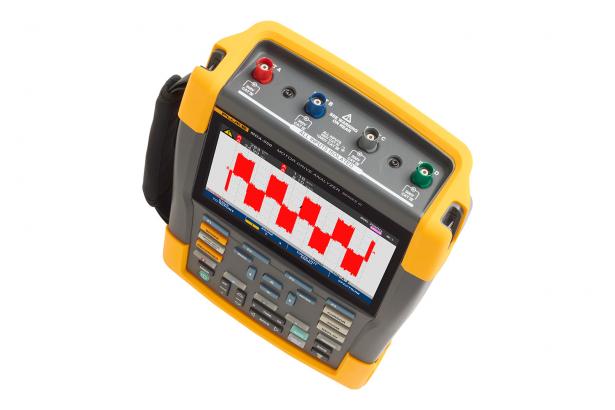

Fluke MDA-550系列III電機驅動分析儀

Model：Fluke MDA-550
Brand：
Price：￥
Describe：

Fluke MDA 550 電機驅動器分析儀不僅可以節省時間和避免設置復雜測量所帶來的麻煩，同時還能簡化電機驅動器故障排除工作。

Consultation hotline:

0755-82895217

Advice Return

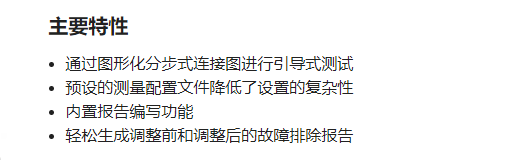

Summary
Model selection

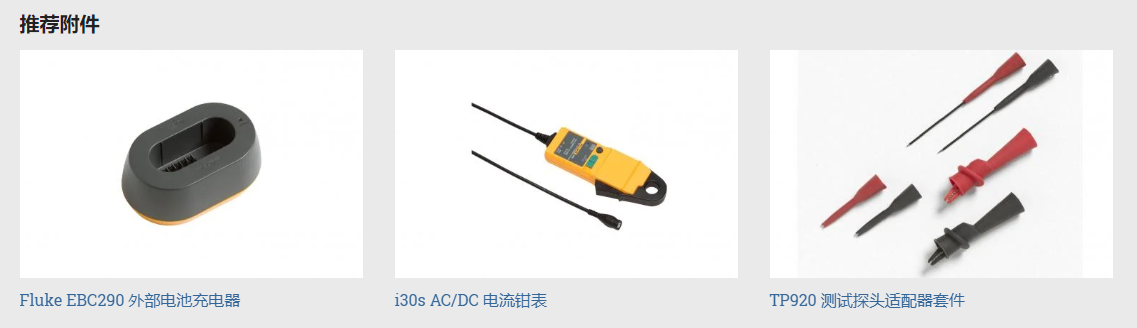

Attachment
Download

產品規格: Fluke MDA-550 Series III Motor Drive Analyzer

測量和分析組合
測試點	子分組	讀數 1	讀數 2	讀數 3	讀數 4
電機驅動器輸入
電壓和電流
相 - 相	V-A-Hz	V ac+dc	A ac+dc	Hz
	V peak	V peak max	V peak min	V pk-to-pk	峰值系數
	A peak	A peak max	A peak min	A pk-to-pk	峰值系數
相 - 地	V-A-Hz	V ac+dc	A ac+dc	Hz
	V peak	V peak max	V peak min	V pk-to-pk	峰值系數
	A peak	A peak max	A peak min	A pk-to-pk	峰值系數
電壓失衡	失衡	V ac+dc	V ac+dc	V ac+dc	失衡
電壓失衡	峰值	V pk-to-pk	V pk-to-pk	V pk-to-pk
電流失衡	失衡	A ac+dc	A ac+dc	A ac+dc	失衡
電流失衡	峰值	A pk-to-pk	A pk-to-pk	A pk-to-pk
電機驅動器直流總線
直流		V dc	V pk-to-pk	V peak max
波紋		V ac	V pk-to-pk	Hz
電機驅動器輸出
電壓和電流（已濾波）	V-A-Hz	V PWM	A ac+dc	Hz	V/Hz
	V peak	V peak max	V peak min	V pk-to-pk	峰值系數
	A peak	A peak max	A peak min	A pk-to-pk	峰值系數
電壓失衡	失衡	V PWM	V PWM	V PWM	失衡
電壓失衡	峰值	V pk-to-pk	V pk-to-pk	V pk-to-pk
電流失衡	失衡	A ac+dc	A ac+dc	A ac+dc	失衡
電流失衡	峰值	A pk-to-pk	A pk-to-pk	A pk-to-pk
電壓調制
相 - 相	縮放 1	V PWM	V pk-to-pk	Hz	V/Hz
	縮放 2	V peak max	V peak min	電壓增量
	峰值縮放 3	V peak max	電壓增量/秒	峰值上升時間	過沖
	縮放 3 級	電壓增量	電壓增量/秒	上升時間水平	過沖
相 - 地	縮放 1	V PWM	V pk-to-pk	V peak max	V peak min
	縮放 2	V Peak max	V peak min	電壓增量	Hz
	峰值縮放 3	V Peak max	電壓增量/秒	峰值上升時間	過沖
	縮放 3 級	電壓增量	電壓增量/秒	上升時間水平	過沖
Phase-DC +	縮放 1	V PWM	V pk-to-pk	V Peak max	V peak min
	縮放 2	V peak max	V peak min	電壓增量	Hz
	峰值縮放 3	V peak max	電壓增量/秒	峰值上升時間	過沖
	縮放 3 級	電壓增量	電壓增量/秒	上升時間水平	過沖
Phase-DC -	縮放 1	V PWM	V pk-to-pk	V peak max	V peak min
	縮放 2	V peak max	V peak min	電壓增量	Hz
	峰值縮放 3	V peak max	電壓增量/秒	峰值上升時間	過沖
	縮放 3 級	電壓增量	電壓增量/秒	上升時間水平	過沖
電機輸入
電壓和電流（已濾波）	V-A-Hz	V PWM	A ac+dc	Hz	V/Hz
	V peak	V peak max	V peak min	V pk-to-pk	峰值系數
	A peak	A peak max	A peak min	A pk-to-pk	峰值系數
電壓失衡	失衡	V PWM	V PWM	V PWM	失衡
電壓失衡	峰值	V pk-to-pk	V pk-to-pk	V pk-to-pk
電流失衡	失衡	A ac+dc	A ac+dc	A ac+dc	失衡
電流失衡	峰值	A pk-to-pk	A pk-to-pk	A pk-to-pk
電壓調制
相 - 相	縮放 1	V PWM	V pk-to-pk	Hz	V/Hz
	縮放 2	V peak max	V peak min	電壓增量
	峰值縮放 3	V peak max	電壓增量/秒	峰值上升時間	過沖
	縮放 3 級	電壓增量	電壓增量/秒	上升時間水平	過沖
相 - 地	縮放 1	V PWM	V pk-to-pk	V peak max	V peak min
	縮放 2	V peak max	V peak min	電壓增量	Hz
	峰值縮放 3	V peak max	電壓增量/秒	峰值上升時間	過沖
	縮放 3 級	電壓增量	電壓增量/秒	上升時間水平	過沖
電機軸
軸電壓	事件關閉	V pk-to-pk
軸電壓	事件打開	電壓增量	上升/下降時間	電壓增量/秒	事件/秒
電機驅動器輸入、輸出和電機輸入
諧波	電壓	V ac	V fundamental	Hz fundamental	% THD
諧波	電流	A ac	A fundamental	Hz fundamental	THD/TDD 百分比

測量功能	規格
直流電壓 (V dc)
最大電壓，10:1 或 100:1 探針	1000 V
使用 10:1 或 100:1 探針時的最大分辨率（接地電壓）	1mV/10mV
滿刻度讀數	999 個計數
4 s 至 10 us/div 時的精度	±（1.5% + 6 個計數）
真有效值電壓（V ac 或 V ac + dc）（選擇直流耦合功能時）
使用 10:1 或 100:1 探針時的最大電壓（接地電壓）	1000 V
使用 10:1 或 100:1 探針時的最大分辨率	1 mv/10 mV
滿刻度讀數	999 個計數
直流至 60 Hz	±（1.5% + 10 個計數）
60 Hz 至 20 kHz	±（2.5% + 15 個計數）
20 kHz 至 1 MHz	±（5% + 20 個計數）
1 MHz 至 25 MHz	±（10% + 20 個計數）
脈寬調制電壓 (V pwm)
用途	測量脈寬調制信號，例如電機驅動器逆變器輸出信號
原理	讀數顯示的是基于基本頻率整個周期數的采樣平均值獲得的有效電壓
精度	與正弦波信號的 Vac+dc 相同
峰值電壓 (V peak)
模式	最大峰值、最小峰值，或峰間
使用 10:1 或 100:1 探針時的最大電壓（接地電壓）	1000 V
使用 10:1 或 100:1 探針時的最大分辨率	10 mV
精度
最大峰值、最小峰值	± 0.2 div
峰間	± 0.4 div
滿刻度讀數	800 個計數
電流 (AMP)，使用電流鉗
量程	與 V ac、Vac+dc 或 V peak 相同
比例因數	0.1 mV/A、1 mV/A、10 mV/A、20 mV/A、50 mV/A、100 mV/A、200 mV/A、400 mV/A
精度	與 Vac、Vac+dc 或 V peak 相同（加電流鉗精度）
頻率 (Hz)
量程	1.000 Hz 至 500 MHz
滿刻度讀數	9999 個計數
精度	±（0.5% + 2 個計數）
電壓/頻率比 (V/Hz)
用途	顯示在交流電機變速驅動器上測得的 V PWM 數值（參見 V PWM）除以基本頻率的結果
精度	% Vrms + % Hz
電壓失衡驅動器輸入
用途	顯示某一相位電壓除以 3 個真有效值電壓的平均值所得百分比的最高差值
精度	基于 Vac+dc 數值的指示性百分比
電壓失衡驅動器輸出和電機輸入
用途	顯示某一相位電壓除以 3 個脈寬調制電壓的平均值所得百分比的最高差值
精度	基于 V PWM 數值的指示性百分比
電流失衡驅動器輸入
用途	顯示某一相位電流除以 3 個交流電流值平均值所得百分比的最高差值
精度	基于 Aac+dc 數值的指示性百分比
電流失衡驅動器輸出和電機輸入
用途	顯示某一相位電流除以 3 個交流電流值平均值所得百分比的最高差值
精度	基于 A ac 數值的指示性百分比
上升時間和下降時間
讀數	電壓差 (dV)、時差 (dt)、電壓差除以時間差 (dV/dT)、過沖
精度	與示波器精度相同
諧波和頻譜
諧波	直流至 51 次
頻譜范圍	1…9 kHz，9-150 kHz（20 MHz 濾波器開），至 500 MHz（電壓調制）
軸電壓
事件/秒	基于上升和下降時間（脈沖放電）測量的指示性百分比
報告數據采集
屏幕數量	報告中可以保存典型的 50 頁屏幕（取決于壓縮比）
傳輸至電腦	使用 32 GB 或更小的 2 GB U 盤或 mini-USB 轉 USB 數據線或 WiFi 連接功能以及適用于 ScopeMeter? 的 FlukeView? 2
探針設置
電壓探針	1:1、10:1、100:1、1000:1、20:1、200:1
電流鉗	0.1 mV/A、1 mV/A、10 mV/A、20 mV/A、50 mV/A、100 mV/A、200 mV/A、400 mV/A
軸電壓探針	1:1、10:1、100:1
安全性
一般信息	IEC 61010-1：污染等級 2
測量	測量標準 IEC 61010-2-030：CAT IV 600 V/CAT III 1000 V
任何端子與接地端之間的最高電壓	1000 V
最大輸入電壓	通過 VPS410-II 或 VPS421 1000 V CAT III/600 V CAT IV
BNC 輸入	A、B、C、D 直接 300 V CAT IV
最大浮動電壓，利用測試工具或帶 VPS410-II/VPS421 電壓探針的測試工具	從任何端子到接地端為 1000 V CAT III/600 V CAT IV；任意端子之間為 1000 V CAT III/600 V CAT IV
探針尖端和探針參考引線之間的工作電壓	VPS410-II：1000 V VPS421: 2000 V
