遙控頭是單獨提供的。

號碼是

2520-300g5

但必須與主機校準…

首先，AFG31000應該有1.4.6或更高版本的代碼。

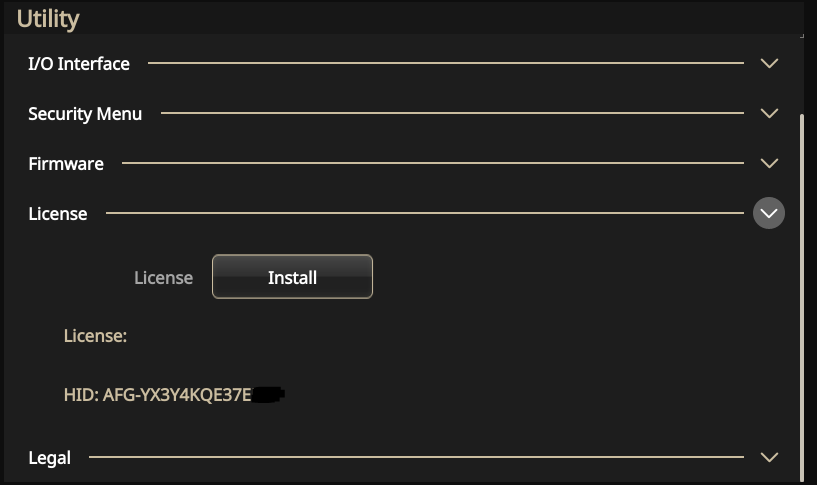

Home鍵，實用程序=>許可證

注意:安裝將顯示灰色，直到USB拇指驅動器在AFG31000。

SMU是一個閉環控制裝置，用于在被測設備上保持穩定的力值。

電纜和DUT的電容和電流檢測電阻(SMU內部)形成一個極。對于電流檢測電阻和外部電容的某些組合，這可能導致控制回路中足夠的相移，從而導致不穩定。

啟用高C模式在電流檢測電阻上應用一個內部電容來提供一些相位引線，以補償由外部被測物的電容產生的相位滯后，從而恢復對力值的穩定控制。

這與守衛無關。

它與前面板與后面板連接無關。

在絕大多數應用中，不需要高電容模式。對于2450，除非負載電容大于約20nF，否則不需要使用此模式。

這個LabView VI允許你選擇:

功能(電壓或電流)，NPLC，計數，量程，分辨率數字和緩沖延遲時間。

程序輸出讀取緩沖區數據、標準偏差和均方根值。數據也將被保存到一個文件中。

這是一個用LabView 2017編寫的示例程序。

Tektronix, Inc.版權所有

請參閱tek.com/sample-license了解許可條款。

泰克示波器上的分發演示單元(DDU)選項是提供給分銷商的選項，用于在規定的期限內向客戶演示示波器。

3系列MDO選項DDU包括大多數范圍選項(例如MSO*， AFG, SA，串行總線分析，電源分析)，但不包括SEC或DVM選項。

注意:MSO邏輯探針P6316不包括在3系列MDO的選項DDU中。

縮寫詞:任意函數發生器(AFG)，數字電壓表(DVM)，頻譜分析儀(SA)，增強安全選項(SEC)

是的，SUP3 SA3 (3ghz)可由客戶現場升級。任何儀器都可以在現場使用這種快速過程將SA輸入頻率提升到3GHz。在3系列MDO中輸入新的許可密鑰后，根據所提供的儀器型號和序列號，將永久啟用相應的SA選項。

選項SA1 (1GHz)現在是3系列MDO的標準配置。為了啟用它，只需注冊3系列MDO，它將生成一個新密鑰來啟用SA1選項。
