源測量單元，簡稱SMU，是一類特殊的儀器。把這個短語和示波器或數字萬用表放在同一水平上。它們也可能被稱為源監控單元、源測量單元或其他仍然縮寫為SMU的短語。在口語中，這個首字母應該被讀成單獨的字母，“S-M-U”，盡管你可能聽到它被非正式地讀成“smoo”。

SourceMeter?是吉時利源測量單位的商標名稱。源計的名稱意味著您的儀器具有您可以期望的基思利源測量單元的質量，能力和性能。使用SourceMeter或SourceMeter來引用其他制造商的smu是不正確的。

當測量相同的電壓源時，如果您注意到納米電壓表的通道1和通道2之間報告的電壓有差異，那么您可能看到了泵送電流的影響。當測量電壓<1V且通道1 LO和通道2 LO之間的電阻>100kΩ時，該效應顯著。當使用通道2測量< 1v時，確保兩個通道LOs連接在一起。

如果必須使用通道2 LO測量<1V，并且通道2 LO不能連接到通道1 LO(或電阻必須>100kΩ)，則可以使用低電荷注入模式來減小泵出電流。然而，這種模式大大增加了測量噪聲。

有關更多信息，請參閱2182A用戶手冊中有關泵出電流的部分。

Keithley電源型號中的“G”表示電源具有內置GPIB端口。但是，有些型號可能包括GPIB端口，但型號中沒有G。檢查儀器數據表以獲得最準確的信息。

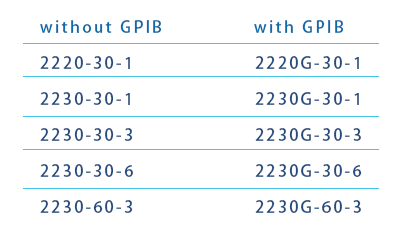

這些電源通常是相同的，除了'G'型號具有GPIB端口。見下表的一些其他等效模型。

增強:

與B型瞄準鏡的2.5k相比，20k的記錄長度更長

與B型瞄準鏡的8 × 10劃分相比，10 × 15劃分光柵面積

光標支持與屏幕上的讀數在數學FFT

改善噪音水平

垂直刻度支持低至1mV/div，而B型范圍為2mV/div

更亮的LCD顯示屏

EDU特性現在是C模型范圍的標準

新的用戶界面

刪除功能:

數據記錄

極限測試

趨勢圖

頻率計數器

在關機狀態下充電

一節電池:~3小時

2節電池:~5小時

打開儀器充電

一節電池:~6小時

兩節電池:~10小時

使用外接電池充電器TEKCHG-01充電，充電時間為5小時。

KickStart軟件電池模擬器應用程序提供什么好處?

新的電池模擬器應用程序包括:

.能夠生成，編輯和模擬自定義電池模型。

.響應式用戶界面允許實時更改模擬充電狀態。

.表格和圖形視圖，實時可視化數據收集。

.能夠瀏覽多個電池模型保存到存儲庫在本地驅動器上。

.能夠從KickStart軟件導入和導出模型。

.動態和靜態電池模型。

.動態電池模型實時更新數值。

.電池VOC, Vt, SOC, ESR，電流和容量的可視化表示。

.易于使用的應用程序，三種操作模式，減少用戶錯誤。

.KickStart軟件電池模擬器應用程序支持哪些儀器?

.新的應用程序支持2281S系列電池模擬器儀器和2380系列直流電子負載。

什么樣的測試可以做與KickStart軟件電池模擬器應用程序?

a.該應用程序允許用戶運行電池性能測試，以確定直流電源的特性，生成電池模型并評估在不同負載下的性能。

b.其他用例包括電池壽命優化、可靠性測試以及可重復和一致的模擬。

我目前有一個KickStart軟件套件應用程序包許可證或一個單獨的KickStart軟件應用程序許可證。我需要為KickStart軟件電池模擬器應用程序購買單獨的許可證嗎?

是的。KickStart電池模擬器應用程序是一個專業的應用程序，需要一個單獨的許可證來使用這個應用程序。永久許可KICKSTARTFL-BAT和訂閱許可KICKSTARTFL-BAT- an選項可用于新的電池模擬器應用程序。維護許可KICKSTARTFL-BAT- up也可用于擴展永久許可的支持。

KickStart電池模擬器應用程序有哪些許可選項?

永久許可KICKSTARTFL-BAT和訂閱許可KICKSTARTFL-BAT- an選項可用于新的電池模擬器應用程序。維護許可KICKSTARTFL-BAT- up也可用于擴展永久許可的支持。

如果我目前沒有KickStart軟件，我如何下載試用版?

可以從KickStart產品頁面下載30天的免費試用軟件，包括訪問所有應用程序。
